Linux/M32Rとは

“Linux/M32R”とは、ルネサステクノロジの32ビットRISCプロセッサ M32R の上で動作するLinuxのことです。 M32R用カーネルは MMUをサポートしており、MMUをもつ M32Rプロセッサ上で動作します。

M32Rアーキテクチャはバージョン 2.6.9にて kernel.orgのLinuxカーネルにマージされました！
現在、M32Rプロセッサ用のLinuxカーネルは kernel.orgやそのミラーサイトから自由にダウンロードすることができます。

Linuxカーネル
2.4系/2.6系の両方のカーネルに対応しています（現在 linux-2.4.31/2.6.14が動作）。
LAN/CF/USB/MTDなど各種ドライバの整備も進んできています。

マルチコア対応
M32R用カーネルは SMPにも対応しており、シングルチップマルチプロセッサや FPGAで実現したマルチプロセッサ・プラットフォーム上で Linuxを動かすことができます。
MMUレス対応
MMUをもたない小規模なマイクロコントローラにも Linuxは対応しています。 Linux/M32Rは MMUをもたない M32Rチップでも動作させることができます。

Xのスクリーンショット ↑

Debianパッケージ
Linux/M32Rは Debian GNU/Linuxをベースに開発しています。
現在、300個以上の unofficialな .debパッケージが利用可能となっており、カーネルと組み合わせてすぐに利用できる最小構成の Debianルートファイルシステムも公開中です（→ ダウンロード: ユーザランド）。
本家 Debianプロジェクトへのマージを目標に、開発を進めています。

M32Rアーキテクチャ

M32Rはコンパクトで高性能な組み込み用の 32ビットRISCマイクロプロセッサです。
M32Rアーキテクチャにおいても、MMUがサポートされており、Linuxカーネルを動作させることができます。

ソフトマクロコア（フルシンセサイザブル・コア）
M32Rのフル合成可能な RTL（VerilogHDL）モデルが VDEC(*1)から公開されています（「M32Rソフトコア」提供プログラム）。これをFPGAに搭載することで Linux/M32Rの動作する環境を構築することができます（→ プラットフォーム: Mappi-II 参照）。
シングルチップ・マルチコア
M32Rはマルチプロセッサにも対応しています。デュアルコアのシングルチップ・マルチプロセッサ上で Linux/M32Rが動作しています（→プラットフォーム: M3T-M32700UT 参照）。さらに、FPGAで実現された 4CPUのマルチコア・プラットフォームにおいても Linux/M32Rの動作が確認できています（→ デモ参照）。
M32R仕様ドキュメント：OPSP(*2)マニュアル
- ソフトウェアマニュアル [日本語版] [英語版]
- ハードウェアマニュアル [日本語版] [英語版]

*1: VDEC: 大規模集積システム設計教育研究センター
*2: M32R仕様プロセッサOPSPは、NEDO助成事業「平成14年度(補正予算)産学官連携型産業技術実用化開発助成事業」の支援を受け、開発されたものです。

デモ

FPGA版
- ブート画面 (4CPUでのマルチコア動作)
- ブートログ (4CPU on FPGA)

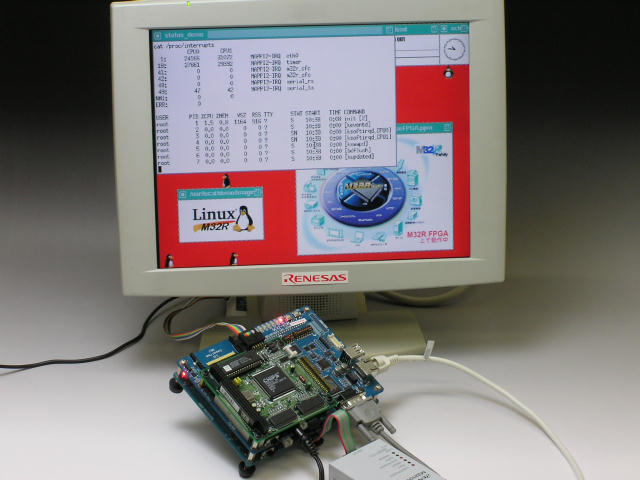

- Xwindow画面
- カーネル起動画面の動画 (FPGAによる25MHz動作)
- X起動画面の動画 (FPGAによる25MHz動作)
シングルチップマルチプロセッサ版
- ブートログ (2CPU オンチップマルチプロセッサ(200MHz)、Debian GNU/Linux on M32R)
- ブートログ (2CPU オンチップマルチプロセッサ(300MHz)、Debian GNU/Linux on M32R、
  "m32r-g00ff"ブートローダによる起動)

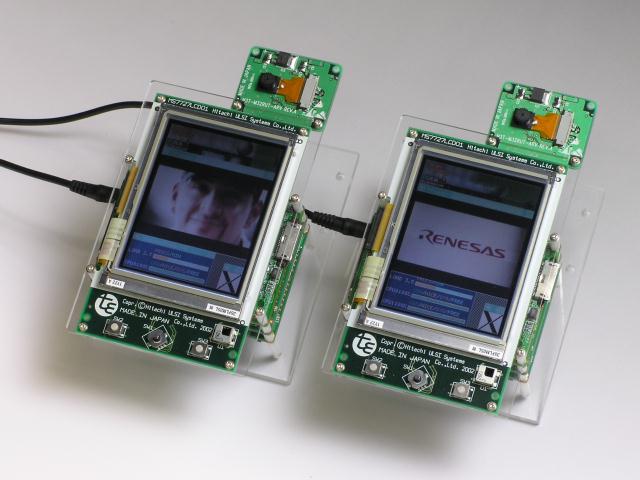

- Xwindow画面 … UP(左側) vs SMP(右側)

その他の情報

仕様

M32R ABI 仕様 (英文) DRAFT V0.00 (TXT)
M32R ELF ABI 仕様 (英文) V1.2 (PDF) (2004/08/26)

公開資料・発表資料

Linuxを搭載したM32Rアーキテクチャ研究開発用プラットフォーム@Linux Conference 2002
Porting Linux to the M32R Processor @OLS2003 (July 23-26,2003, Ottawa, Canada)
- 論文 (英文)、 発表資料
A 600MHz Single-Chip Multiprocessor with 4.8GB/s Internal Shared Pipelined Bus and 512kB Internal Memory @ISSCC2003
Linux/M32R - An M32R GNU/Linux Software Platform @AsiaOSS2004 (Mar.8-10,2004, Hanoi, Vietnam)
情報処理学会第66回全国大会投稿論文／発表資料(※)
- 論文「 シングルチップマルチプロセッサへのLinuxの適用」、発表資料
- 論文「 シングルチップマルチプロセッサ上のハイブリッドOS環境の実現－システムアーキテクチャ－」、発表資料
- 論文「 シングルチップマルチプロセッサ上のハイブリッドOS環境の実現－OS間インタフェースの実装－」、発表資料
※ ここに掲載した著作物の利用に関する注意: 本著作物の著作権は（社）情報処理学会に帰属します。本著作物は著作権者である情報処理学会の許可のもとに掲載するものです。ご利用に当たっては「著作権法」ならびに「情報処理学会倫理綱領」に従うことをお願いいたします。
M32RマルチプロセッサへのLinux SMPカーネルの実装 @Linux Conference 2004
- 論文、発表資料、 Linux/M32Rプロジェクト紹介
